DRM2_日本大同高韧性高硬度基体高速钢_DRM2的技术资料

DRM2_日本大同高韧性高硬度基体高速钢_DRM2的技术资料

DRM2
高韧性高硬度基体高速钢
DRM2是日本大同特殊钢株式会社温作/冷作锻造模具用钢，是能广泛对应以温作、冷作压造工具等，在苛刻条件下工作的基体高速钢。实现比以往基体高速钢更高的高硬度和韧性，DRM2适用于各种温作及冷作锻造模具。

⒈DRM2的特性：
⑴、最高使用硬度可达62HRC。
⑵、组织微细，韧性值高，疲劳特性良好。
⑶、淬透性优良，大直径材料用真空热处理炉淬火也可维持其高性能。
⑷、通过特殊熔炼，非金属夹杂物少，均匀性优良。

⒉DRM2的化学成分
日本大同专利钢种

⒊DRM2的热处理条件：
锻造温度(℃) 热处理条件(℃) 硬度
 退火 淬火 回火 退火(HB) 淬火回火(HRC)
再锻温度(请垂询) 800~880℃缓冷 1050~1120℃油冷或热浴或真空炉气冷 550~620℃空冷≥2次 ≤235HB 58~62HRC

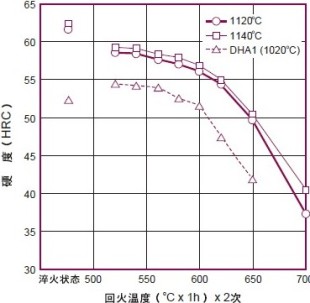

DRM2的淬火回火曲线图如下所示：

试样形状：□15×15mm
淬火冷却方式：油冷
回火冷却方式：空冷

⒋DRM2的组织(退火状态)：
DRM2粗大碳化物少，组织均匀。

DRM2的组织图

⒌DRM2的物理特性：
⑴、热膨胀系数

温度℃ 20~100 20~200 20~300 20~400 20~500 20~600 20~700 20~800
×10-6/K 11.0 11.4 11.8 12.1 12.3 12.6 12.4 12.9
⑵、热传导率
温度℃ 25 200 300 400 500 600 700
W/m·K
(cal/cm.sec. ℃)  		23.2
(0.055) 		26.9
(0.064) 		27.9
(0.067) 		29.0
(0.069) 		28.8
(0.068) 		29.2
(0.070) 		29.6
(0.071)
⑶、比热
温度℃ 25 200 300 400 500 600 700
J/kg·K
(cal/g.℃) 		458
(0.109) 		518
(0.124) 		556
(0.133) 		598
(0.143) 		659
(0.158) 		756
(0.181) 		910
(0.217)
⑷、杨氏模量 210GPa
注：试片热处理条件：淬火1140℃油冷；回火560℃空冷 2次调整。

⒍DRM2的高温硬度：

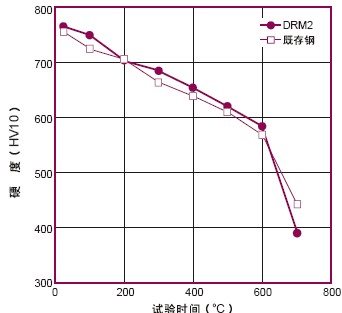

以下为DRM2高温硬度对比曲线

DRM2高温硬度对比曲线图

⒎DRM2的应用：
⑴、温锻冲头或模具
⑵、冷锻冲头或模具

更多信息
请直接与我公司服务人员联络（热线电话：400-699-1286），以获得更多的有关模具钢材的选择、应用、热处理及库存等相关资料。

资料来源：日本大同特殊钢株式会社
编辑整理：东莞市弘超模具科技有限公司

『版权所有，转载或引用请注明链接和出处』

【点击次数：】 【加入时间：2010-12-31 00:00:00】 【关闭本页】
