瑞典一胜百工模具钢焊接说明书-慎防氢

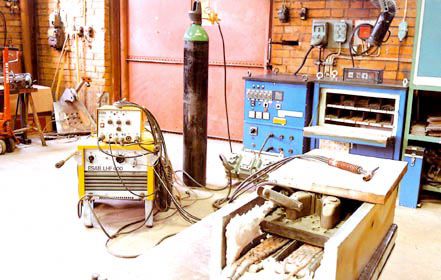

瑞典一胜百工模具钢的焊接区硬度很高，因此对在焊接过程中由于氢的入侵造成的冷裂特别敏感。在许多情况下，由于电弧焊条（如图）其易吸湿焊条皮中吸收了水蒸气而产生氢。

焊接区金属中的氢浓度（毫米/100克）
上图为使用不同焊接方法及不同类别得焊条对与焊接区氢含量的影响。
⑴、焊接区金属的显微组织（不同的显微组织有不同的氢敏感性）；
⑵、钢的硬度（硬度越高敏感性越强）；
⑶、应力大小；
⑷、在焊接时氢的融解量。

显微组织/硬度
在热影响区和焊接区金属种转变得到的高硬度显微组织，如马氏体和贝氏体对氢脆特别敏感。这种名感性。这种敏感性可通过回火得到一定程度的缓和。

应力大小
焊接区应力来自于三个方面：
⑴、熔池凝固时的收缩。
⑵、在焊接区，热影响区和钢基体之间温度差异。
⑶、冷却淬火过程中焊接区和热影响区组织转变应力。
一般来说，焊接区周围的应力值将达到金属屈服应力，这对于已淬火的工具钢来说实际上是非常高的。对于这种情况没有任何彻底解决的方法，但不管这种情况没有任何彻底解决的方法，但不管怎样，可通过适当的焊接设计（焊珠位置，多层焊的顺序）加以改善。如果焊接区不幸地受到大量氢侵入，即使降低应力也无济于事。

氢的溶解量
焊接区对冷裂敏感性，取决于氢的溶解量。通过预防，在焊接使氢入的氢含量能明显下降。
⑴、由焊条皮的焊条，一旦打开包装盒（如前所述），就应始终存放在加热的储藏箱或加热容器内。
⑵、焊接区周围的表面赃物，例如油、迹或油漆是氢的一个来源。因此在焊接区周围表面，在焊接开始前应加以模削。
⑶、如果用丙烷燃烧器来预热，应该记住在火焰不直接燃烧到的工具表面会产生一层水汽。

更多信息
请直接与东莞市弘超模具科技有限公司客户服务人员联络（联系电话：0769-82621066，全国统一服务热线：400-699-1286），以获得更多有关瑞典一胜百工模具钢焊接注意事项、瑞典一胜百模具钢最新产品信息和技术动态以及其他模具钢材的选择、应用、热处理及库存等相关资料。
资料来源：瑞典一胜百工模具钢
编辑整理：东莞市弘超模具科技有限公司
『版权所有，转载或引用请注明链接和出处』
